Как сделать медогонку своими руками, используя подручные средства

Если на вашей пасеке только один улей, вы можете получать мед без медогонки, потребляя его непосредственно с рамки, отламывая соты. При содержании нескольких пчелиных семей требуется медогонка, обеспечивающая качественную откачку меда.

Это устройство представляет собой своеобразную центрифугу, оснащенную вращающимся барабаном и неподвижным баком. Внутри конструкции расположены специальные кассеты, вращающиеся вокруг своей оси, в которые помещаются рамки. Во время вращения барабанной рукоятки мед начинает вытекать из сот. При этом рамки остаются целыми, благодаря чему их можно использовать повторно.

Виды медогонок

Изготовление медогонки своими руками не представляет особых сложностей даже для начинающего пчеловода. Для устройства можно использовать различные подручные материалы – дерево, фанеру, алюминий, пластик и нержавейку. Последний материал считается наиболее дорогостоящим, но одновременно долговечным.

В зависимости от технических характеристик медогонки классифицируются на несколько видов. По способу расположения кассет выделяются:

  • радиальная – кассеты располагаются по радиальному барабанному периметру;
  • хордиальная – кассеты зафиксированы на хордах барабанной окружности;
  • хордиально-радиальная — в этом случае кассеты можно фиксировать на хордах и по радиальному периметру.

Радиальные медогонки своими руками лучше делать в том случае, если вы хотите максимально сохранить целостность сот.

Эта конструкция позволяет выкачать значительно большее количество меда, чем при использовании хордиальной установки, которая часто повреждает соты.

Размеры медогонки и материалы

Перед тем как приступить к изготовлению и чертежам медогонки нужно определиться с размерами устройства. Оно зависит от количества рамок. Для небольшой пасеки достаточно медогонки на 2 рамки, при производстве меда в крупных масштабах более эффективны конструкции на несколько десятков рамок.

Размеры самодельной медогонки подбираются в зависимости от количества рамок. Оптимальным вариантом для небольшой частной пасеки считается конструкция диаметром до 65 см.

Кроме того перед тем как сделать своими руками медогонку подготовьте все необходимые материалы:

  • бак;
  • металлические прутья или арматура;
  • подшипник;
  • ремень;
  • вал;
  • шкив;
  • кран для стока меда и гайки для его крепления;
  • герметик силиконовый;
  • тонкие прутья из металла, сетка или проволока на кассеты;
  • фиксирующие алюминиевые заклепки или уголки;
  • кронштейн;
  • реостат;
  • ротор;
  • защитная сетка.

Дополнительно могут потребоваться ножовка, циркулярная пила, лобзик, рубанок, шуруповерт, дрель, молоток, паяльник, а также сварочный аппарат.

При выборе материала для медогонки учитывайте его свойство окисляться. Чем ниже способность к окислению, тем прочнее, надежнее получается конструкция, а мед – качественнее.

Как сделать медогонку своими руками из подручных материалов

Двухрамочная медогонка своими руками изготавливается очень просто. Учитывайте, что состоит из трех основных деталей – резервуара (бочонка) для размещения основных узлов, кассеты и механизма привода, состоящего из конических шестерней, основы для подрамников и ручек.

В качестве резервуара можно использовать бак из старой стиральной машинки, пластиковую или деревянную бочку. Также потребуются металлическая балка для крепления вращающегося барабана, кронштейн привода (ширина 80 мм, толщина 4 мм), основа для крепления подрамника, ручка из нержавеющей стали для вращения механизма.

Дополнительно подготовьте шестерни конусообразной формы, вал для основной (центральной) шестерни, проволочные и стальные подрамники, а также детали для выведения откачанного меда. Предварительно подготовьте чертеж медогонки и строго следуйте схеме – это значительно упростит создание устройства и поможет избежать распространенных ошибок.

Самостоятельная сборка медогонки:

  1. Возьмите две полосы из стали длиной 52 см и толщиной не более 1 мм, соедините их в форме прямоугольника и скрепите при помощи болтов.
  2. Просверлите ряд отверстий по периметру прямоугольника, натяните поверх них сетку.
  3. Согните 2 швеллера из 2 полосок и натяните вторую сетку.
  4. Чтобы предотвратить деформацию подрамников укрепите их металлическими полосами.
  5. Возьмите резервуар, который будет использоваться, закройте все ненужные отверстия заплатками из нержавейки.
  6. После этого сделайте в нижней части бака отверстие диаметром 20-25 мм для выведения меда, используя электродрель. Вставьте в него плотное кольцо и пластину из стали.
  7. Немного выше проделайте еще одно отверстие – оно необходимо для закрепления стальной пластины, обеспечивающей удобный доступ к меду.

На завершающем этапе разместите посреди отверстия конструкции перекладины. Вставьте в центральное отверстие перекладины шпильку, затем разместите сверху шестерню с гайкой.

В нижней половине медогонки установите ротор, закрепите планку гайками и проделайте в ней отверстия. Зафиксируйте механизм еще несколькими гайками. После этого можно подключать привод и проверять работу самодельной медогонки.

Из стиральной машины

Медогонка из бака от стиральной машины – один из самых популярных и доступных вариантов. Корпус прибора изготавливается из бака старой стиральной машинки, устройство дополнительно оснащается электрическим или ручным приводом, обеспечивающие вращение барабана.

Подготовьте стальную балку шириной 80 мм и толщиной 4 мм, полосы из стали толщиной 2 мм, подрамники из металлических полос или проволоки, а также пластины из стали и шестерни конусообразной формы.

  1. Две полосы из нержавейки (длина 52 и 55 см, ширина 1 мм) сложите в форме прямоугольника и закрепите болтами.
  2. По периметру конструкции просверлите ряд отверстий.
  3. Сделайте из проволоки две сетки, которыми будут оплетены проделанные отверстия.
  4. Сделайте из двух стальных полос (длина 40 мм и ширина 1 мм) швеллеры и закрепите между ними сетчатые пластинки.
  5. Один торец устройства сделайте глухим.

Наварите металлическую полосу на подрамник для прочности и надежности конструкции. После этого аналогичным способом изготовьте второй подрамник.

Как сделать медогонку своими руками из дерева

Медогонка из дерева своими руками может изготавливаться из любых пород древесины, но она обязательно должна быть хорошо просушенной и не содержать смол.

Оптимальным вариантом для изготовления медогонки станет вместительная деревянная бочка из-под вина.

Пошаговое изготовление устройства:

  1. Наиболее удобная форма для барабана – восьмигранник. В нем можно разместить ротор, установить крепежи для рам.
  2. Для изготовления боковых стенок используйте цельную доску, предварительно выровняв ее. Толщина должна быть не более 20 мм.
  3. На нижней части передней стенки сделайте отверстие для слива диаметром до 20 мм. Для него можно установить кран, закрепив его герметиком или же пробку из дерева с резиновым уплотнителем.

В качестве подставки для медогонки лучше взять деревянные брусья 40-50 мм. Они прикрепляются к нижней части конструкции под углом, для максимальной надежности соединить при помощи перекладин и зафиксировать места соединения клеем.

Изготовление медогонки из пластиковой бочки

Медогонка своими руками из пластиковой бочки считается наиболее простым, легким и быстрым вариантом. Этот материал имеет множество преимуществ – он не поддается коррозии, с легкостью чистится от меда и не впитывает посторонние запахи.

В качестве дополнительных элементов используйте металлические прутики, доски и вращательный элемент – например, педаль от старой швейной машины или велосипеда. Во время вращения педали кассеты оборачиваются, мед начинает стекать вниз по стенкам.

Небольшая медогонка из фанеры

Способ, как сделать своими руками медогонку, очень прост и не потребует много времени. При использовании фанеры конструкция получается легкой, но прочной. Толщина фанеры должна быть не больше 10 мм. Такой вариант отлично подходит для частых транспортировок.

Фанерная медогонка изготавливает аналогично деревянной и внутри обрабатывается воском в несколько слоев. Для скрепления конструкции можно использовать клей для дерева или гвозди. После этого затяните боковые панели металлическим обручем. Это обеспечит прочность и надежность конструкции.

Электропривод и ручной метод

Принцип действия любой медогонки строится на круговом вращении, для которого требуется привод. Оно может быть электрическим или ручным. Первый считается более предпочтительным, так как значительно облегчает труд человека.

Ручной привод лучше всего использовать в том случае, если на пасеке не более 5-7 пчелиных семей.

Медогонка электрическая своими руками делается с двигателем, мощность которого не превышает 90 Вт. Это может быть автомобильный движок или редуктор для чистки стекол. Для максимального удобства эксплуатации укомплектуйте оборудование выключателем.

Медогонка – это оборудование, обязательное для любой крупной пасеки. Его можно купить в специализированных магазинах для пчеловодов или сделать самостоятельно, используя доступные подручные материалы и простые схемы изготовления. Таким способом можно затратить минимум финансовых средств и получить устройство, рассчитанное специально на потребности вашей пасеки.

Медогонка своими руками – устройство, виды, изготовление их подручных материалов

Для откачивания меда требуется специальное устройство – медогонка. Стоит такой прибор недешево, поэтому не каждый пасечник может его купить. Медогонка своими руками – отличная альтернатива, позволяющая сэкономить немалую сумму денег.

Читать еще:  Описание картины букет цветов бабочка и птичка

Предназначение и принцип работы

Если у вас только один улей, то вы вполне можете отказаться от медогонки. Ведь тогда мед можно брать непосредственно с рамок, отламывая соты.

Но если вы владеете большим количеством пчелосемей, то медогонка просто необходима, чтобы качественно откачивать мед. С конструктивной точки зрения оборудование представляет собой центрифугу, состоящую из недвиговки (устойчивого бака, который не движется при работе) и вращающего барабана.

На заметку! Внутри этого барабана – определенное количество кассет, соответствующих размерами рамкам и вращающихся вокруг собственной оси. Соты, извлеченные из улья, крепятся на кассетах. Затем, когда последние вращаются, мед вытекает из сот и сливается в емкости посредством специального отверстия.

Главное достоинство использования медогонки заключается в том, что сохраняется целостность сот, благодаря чему их можно использовать повторно. Если рассматривать магазинные модели, то самыми популярными являются Falco manual. В линейке итальянских медогонок есть как двух-, так и восьмирамочные конструкции. Если же ульи нестандартные, то оборудование лучше сделать своими руками.

Какие материалы можно использовать?

Изначально пчеловоды пользовались исключительно деревянными медогонками. Однако сейчас для изготовления применяют:

  • фанеру;
  • алюминий;
  • нержавеющую сталь (самый дорогостоящий, но при этом и самый качественный вариант).

Разновидности медогонок

Тип конструкции будет зависеть от технических характеристик. В зависимости от того, как расположены кассеты, приборы делятся на две группы.

Радиальные

В них кассеты располагаются по радиальному периметру. Благодаря подобной конструкции целостность сот максимально сохраняется, а за один заход можно откачать достаточно много меда.

Хордиальные

Здесь кассеты расположены на хордах окружности. В таком случае можно установить не более четырех кассет. Что характерно, при использовании хордиальной медогонки риск повреждения сот более высокий.

В свою очередь, хордиальные устройства можно разделить на:

  • оборотные. В них на осях находятся шарниры, на которые затем устанавливаются кассеты. Благодаря этому барабан можно вращать вручную в одну и другую стороны;
  • необоротные. Мед в таком случае откачивается с одной стороны сот, а затем они переворачиваются и опустошается вторая сторона;
  • реверсивные. Работают по тому же принципу, что и оборотные, только вращение автоматическое, а не ручное.

Обратите внимание! Выбирая материал для изготовления, обязательно учитывайте его склонность к окислению. Чем ниже будет данный показатель, тем дольше послужит устройство и тем качественнее получится мед.

Виды конструкций в зависимости от привода

Еще одним критерием, определяющим вид конструкции, является привод. Рассмотрим и эту классификацию медогонок.

С электрическим приводом

Как вы наверняка догадались из названия, такие медогонки работают от электросети. Крайне сложно изготовить подобный агрегат самостоятельно, хотя при наличии опыта и навыков и с этим вполне можно справиться.

Центробежка в подобных конструкциях вращается благодаря аккумулятору или сети (первый вариант выгоден, если откачка выполняется в полевых условиях). Электроприводные устройства целесообразны для больших пасек, которые производят мед тоннами.

Без электрического привода

Здесь барабан вращается вручную. Классическая конструкция медогонки, если можно так выразиться. К достоинствам можно отнести относительно небольшую стоимость, а также возможность эксплуатации в любых условиях. Подобные конструкции отличаются от моделей с электроприводом независимостью от источника питания. Из минусов можно отметить невысокую скорость откачки и трудности с контролем скорости движения, из-за чего соты могут повредиться.

Видео – Несколько вариантов самодельных медогонок

Мастер-класс. Шестирамочная медогонка с автоматическим разворотом кассет

Рассмотрим процесс изготовления медогонки на примере такой вот конструкции. Для работы автор приобрел металлическую полосу 20 мм, а еще заказал подшипниковые узлы токарю. После этого принялся за дело. На фотографиях ниже вы можете увидеть, как все происходило и что получилось в итоге.

Изначально бочка должна была быть круглой, но, поразмыслив, автор понял, что квадратная ничем ей не уступает (разве что выступающие углы и габариты).

Для слива использовалась обычная труба, угол составил 90 градусов. В качестве пробки выступила заваренная с одной стороны гайка из сгона такого же диаметра.

Обратите внимание! Стенки и дно конструкции обшиты оцинкованной сталью. Дополнительно нижние стыки обрабатывались герметиком на основе силикона.

Оборотные кассеты были изготовлены из оцинкованной сетки 1,1 см и полосы 2х0,4 см. Также был установлен механизм для синхронного их (кассет) разворота. В будущем рекомендуется установить на каждую кассету пружинный блок, дабы после каждой остановки оборудования они возвращались в радиальное положение. Опорой для кассет служат шарики подшипников. В свою очередь, подвижный механизм, на котором располагаются кассеты, тоже опирается на шарик (дополнительно снизу и сверху имеются подшипниковые узлы).

Электропривод выполнен с использованием коллекторного мотора на 350 ватт (автор взял его из старой стиральной машинки). Подключение выполнено через автомобильный инвертор (2000 ватт и 220 вольт). Помимо этого, для медогонки дополнительно изготовили 12-вольтный бензиновый генератор (была использована пила «Урал») на случай, если повысится интенсивность качки, а также чтобы предотвратить разряжение аккумулятора до того, как завершится процесс откачки.

На изображениях вы можете увидеть, как выглядят блок управления, а также электропривод для самодельной конструкции.

А далее вы видите сливной кран для меда в работе. Помимо того, мы показали китайский преобразователь (12-220 вольт). Его мощность составляет 2000 ватт, в магазинах продается примерно за 2400-2500 рублей.

Обратите внимание! Перед тем как приступить к работе, советуем сделать чертеж и подготовить пробный макет (картонный или бумажный). Самой простой в изготовлении считается медогонка, рассчитанная на три-четыре рамки. Что же касается диаметра барабана, то он будет зависеть непосредственно от количества и габаритов рамок. Максимальный диаметр – 65 см.

Другие варианты создания медогонки

Существует множество вариантов конструкции. Рассмотрим еще несколько примеров того, какой может быть самодельная конструкция.

Деревянная

Сразу оговоримся, что здесь очень важно, какая именно древесина будет использоваться для работы. Влажное, смолистое дерево однозначно не стоит брать. Что нужно для работы:

  • отфугованные доски 20 мм;
  • пластины алюминиевые 30х40х20 мм;
  • деревянные рейки 10х40 мм;
  • бруски 26х26 и 30х50 мм.

Доски обрабатываются рубанком, дабы их толщина составляла не более 20 мм. Для боковин лучше использовать одну цельную доску, тоже предварительно обработанную рубанком. Все элементы корпуса необходимо обшить 20-миллиметровыми досками, ширина которых составляет 190 мм. Длина досок должна быть больше той, что нужна, поскольку их после крепления следует отфуговать. Также важно крепить доски с учетом того, чтобы волокна располагались поперек.

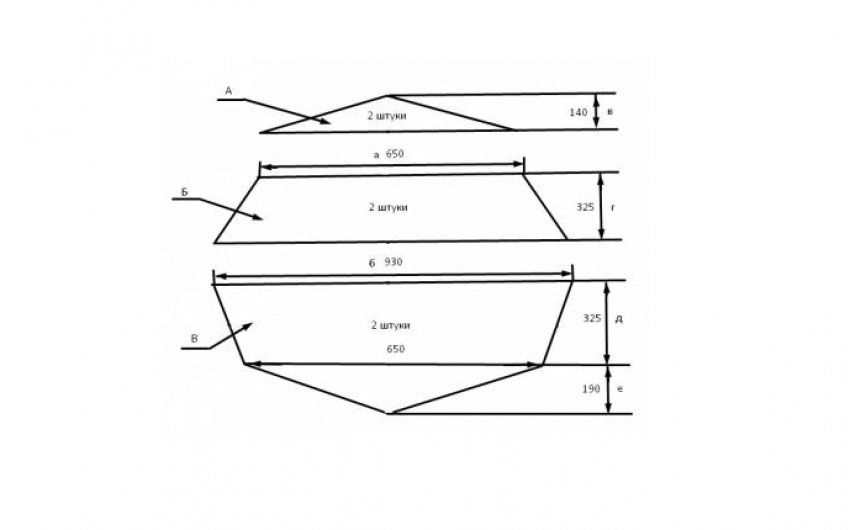

Нижние срезы элементов А и Б (см. чертеж) обшиваются рейками 10х40 мм. Внизу детали Б проделывается 20-миллиметровое отверстие для откачки меда. Затем в него вставляется резиновый уплотнитель, подбирается деревянная пробка соответствующего размера.

Важно! Дабы конструкция получилась более устойчивой, сооружаются ножки из брусков 30х50 мм. Высота может быть любой. Для пущей устойчивости их можно закрепить под небольшим углом, а также установить между ними перекладины из бруска шириной 50 мм.

Из алюминия

Алюминиевая медогонка изготавливается почти так же, как и из стиральной машинки. Для барабана можно использовать любую подходящую емкость – например:

  • бочку;
  • кастрюлю и т. д.

Корпусом может послужить даже пластмассовая бочка. Важно лишь, чтобы пластик был достаточно качественным. Под такую медогонку подставка не нужна – ее можно поставить на стол, а снизу подставить ведро для меда.

FAQ. Вопросы и ответы

Такие устройства являются очень важными предметами на любой пасеке. Они, как можно догадаться из названия, применяются для откачки меда. Устройство можно купить в специализированном магазине или же, как вариант, изготовить из подручных средств, потратив при этом минимум денег.

Пластик – один из наиболее дешевых и простых материалов. В идеале для медогонки должна использоваться пластиковая бочка. Если на ней есть трещины или другие дефекты, то ликвидировать их можно при помощи паяльника и кусков/полосок пластика соответствующих размеров.

Для кассет – важнейших элементов конструкции – сегодня применяются разные материалы. Оптимальный вариант – это нержавеющая сталь, хотя нередко используются другие металлы или дерево (последнее берут преимущественно для устройств из фанеры/дерева).

Вначале хорошенько промойте и просушите все детали конструкции. Затем поместите в кассеты рамки с запечатанными сотами и запустите их вращение, заранее подставив под слив емкость для сбора меда.

Пожалуй, самое главное – качественно закрепить бак. Благодаря этому вы не только упростите процедуру откачки продукции, но также сбережете целостность деталей конструкции.

Когда все манипуляции завершатся, медогонку следует промыть под струей теплой воды (примерная температура +40 градусов), а после этого просушить.

Такие детали после мытья и просушивания нужно дополнительно смазывать машинным маслом во избежание появления ржавчины.

Конструирование медогонки своими руками, особенности и материалы

Добавить в избранное

Откачка мёда из сот производится при помощи медогонок. Модели, предлагаемые в магазинах, не всегда подходят по всем параметрам и отличаются высокой стоимостью, поэтому пасечники чаще используют самодельные конструкции. Как работает медогонка и как соорудить её своими руками, читайте ниже.

  • Зачем нужна медогонка
  • Материалы для создания медогонки
  • Варианты изготовления
    • С электроприводом
    • Без электропривода
  • Как сделать медогонку своими руками
    • Из стиральной машины
    • Видео: как сделать медогонку из стиральной машины своими руками, часть 1
    • Видео: как сделать медогонку из стиральной машины своими руками, часть 2
    • Деревянная
    • Алюминиевая
    • Фанерная
    • Из нержавейки
  • Особенности эксплуатации

Зачем нужна медогонка

Если у вас на участке всего один улей, то медогонка не нужна. Мёд можно потреблять прямо с рамок, отламывая соты. Но при наличии большого количества пчелиных семей это оборудование просто необходимо для качественной откачки. Конструкция представляет собой центрифугу. Внутри центрифуга состоит из недвиговки (не движущийся устойчивый бак), оборудованной вращающимся барабаном.

В самом барабане находится несколько кассет, которые вращаются вокруг своей оси и по размерам соответствуют рамкам. После изъятия сот из улья их открывают и закрепляют на кассетах. Когда происходит вращение, мёд из сот вытекает, а потом через специальное отверстие сливается в подготовленные ёмкости.

Основным преимуществом использования медогонки является возможность сохранить цельность сот, что позволяет их использовать вторично. Среди магазинных моделей особой популярностью пользуются Falco manual. В линии итальянской фирмы можно найти двухрамочную конструкцию и 8-рамочную. Для нестандартных ульев лучше сделать медогонку самостоятельно.

Читать еще:  Капуста кольраби фото выращивание и уход

Материалы для создания медогонки

Изначально в пчеловодстве использовалась только деревянная медогонка. Сегодня же в конструировании оборудования используется:

  • алюминий;
  • фанера;
  • нержавейка — наиболее затратный вариант, но вместе с тем и наиболее качественный.

Варианты изготовления

Тип медогонки определяют технические характеристики. Так, относительно механизмов расположения кассет различают:

    Радиальную медогонку — кассеты расположены по радиальному периметру барабана. Конструкция позволяет максимально сохранить целостность сот и за один подход откачать большое количество мёда.

Хордиальную медогонку — кассеты располагаются на хордах окружности барабана. Максимум кассет в таких установках — четыре. При использовании конструкции данного типа высок риск повреждения сот.

Хордиальные конструкции разделяют на:

  • необоротные — откачка мёда производится с одной стороны сот, потом их поворачивают и опустошают вторую сторону;
  • оборотные ручные — на осях устройства монтируются шарниры, на которые потом надеваются кассеты, что позволяет вращать вручную барабан в одну, потом в другую сторону;
  • реверсивные — принцип вращения такой же, как в ручной, только осуществляется автоматически.

Второй критерий, определяющий тип медогонок, — привод. Он может быть ручным или электрическим.

С электроприводом

В таких конструкциях центробежка вращается за счёт работы от электросети или аккумулятора, что будет выгодно при проведении откачки мёда в полевых условиях. Электроприводная медогонка больше подходит для габаритных пасек, производящих тонны медовой продукции.

Преимуществом такой конструкции является возможность контролировать скорость и направление вращения. Недостатком является зависимость прибора от источника питания, а также сложность в обслуживании.

Без электропривода

Вращение барабана осуществляется вручную. Это традиционный вариант медогонки. Её преимуществом является сравнительно невысокая стоимость и возможность использования в любых условиях. В отличие от предыдущей модели, рассматриваемая не зависит от источника питания. Недостатком конструкции является низкая скорость откачки и сложность в осуществлении контроля скорости вращения, что может привести к повреждению сот.

Как сделать медогонку своими руками

Сначала нужно подготовить чертежи и сделать пробный макет на бумаге или картоне. Проще всего изготавливается конструкция, рассчитанная на 3-4 рамки. Диаметр барабана напрямую зависит от габаритов и количества рамок. Самый большой диаметр — 65 см.

Из стиральной машины

Можно выполнять откачку мёда, запуская барабан вручную, но лучше приспособить электромотор. Для этого вам потребуется электромотор мощностью 90 Вт. При использовании электропривода важно наличие сетки, которая будет защищать насекомых от попадания внутрь. В качестве включателя может послужить реле стиралки. В качестве регулятора интенсивности вращений можно использовать реостат, который следует оснастить нихромовой спиралью.

Затем сооружается кронштейн, осуществляющий движение вертикально. Сам двигатель может размещаться вертикально или горизонтально. Всё зависит от ваших конструктивных модернизаций медогонки. Когда электромотор готов, нужно подумать, что можно сделать самостоятельно, а какие детали нужно купить. От стиральной машины вам потребуется только бак.

Кроме него, понадобятся:

  • стальная балка толщиной 4 мм, шириной 80 мм, длина должна соответствовать диаметру конкретного бака от стиралки;
  • стальные полосы толщиной 2 мм — это будет основа под подрамники;
  • подрамники в количестве 2 шт., изготовленные из тонких металлических полос и проволоки;
  • боковая и центральная шестерни конической формы — центральная должна быть больше;
  • вал для центральной шестерни — представляет собой твердосплавный стержень из стали подходящего диаметра;
  • стальная пластина, которая будет играть роль затвора для сброса продукции.

Размеры подрамника нужно рассчитать так, чтобы в него входила рама с габаритами 435×300 мм. Если будет использована стандартная готовая рама, то она войдёт в такой подрамник, так как имеет меньшие габариты. Из полосы металла и проволоки нужно скрутить подрамник размером 520×550 мм.

Последовательность действий следующая:

  1. Возьмите 2 нержавеющих полосы металла толщиной 1 мм, длиной 520 мм и 2 длиной 550 мм. Сложите их прямоугольником, скрутите болтами и приварите.
  2. При помощи самого тонкого сверла сделайте много отверстий по всему периметру получившегося прямоугольника.
  3. Из проволоки сделайте сетку, оплетая отверстия.
  4. Сделайте вторую такую же проволочную сетку.
  5. Из 2 полос нержавейки толщиной 1 мм, длиной 40 мм, сделайте 2 швеллера.
  6. Закрепите сетчатые пластины между швеллерами.
  7. Сделайте глухим один торец получившейся конструкции, приварив стальную полосу.
  8. Для обеспечения цельности конструкции на подрамник наварите поперёк по 1 металлической полосе.
  9. На одном ребре подрамника закрепите сверху и снизу скобы — они будут использоваться, как крепежи к ротору.
  10. Подготовьте второй подрамник аналогичным образом.

Видео: как сделать медогонку из стиральной машины своими руками, часть 1

Теперь можете переходить непосредственно к подготовке бака. Сначала нужно заварить наглухо все отверстия, имеющиеся в баке. Заплатки делают из листов нержавеющей стали. Чтобы проверить работоспособность бака, по окончании сварки наберите в него воды до верха. Если течи нигде нет, работа выполнена правильно.

Далее нужно подготовить сливное отверстие диаметром 25 мм. Сверлят его у самого дна конструкции ступенчатым сверлом. Когда отверстие будет готово, наденьте на него уплотнительное резиновое кольцо. Затем закрепите металлическую пластину напротив отверстия таким образом, чтобы её можно было отодвигать в сторону по необходимости.

Соорудите перекладину на бак. Для этого полосу металла толщиной 4 мм загните по краям при помощи молота и наковальни, образовав букву «П». После просверлите отверстия 10 мм в загнутых частях. В центральной части перекладины просверлите крепёжное отверстие для вала центральной шестерни. В диаметре отверстие должно немного превосходить диаметр вала примерно на 2–3 мм. Ровно по центру уложите перекладину на бак и наметьте места для отверстий на его стенках. Прикрепите перекладину к баку.

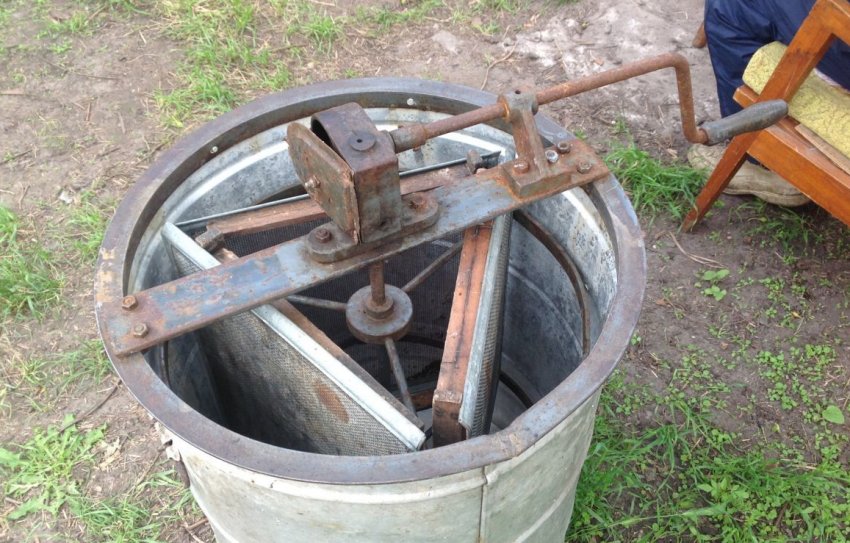

Дальнейшие действия по сборке медогонки:

  1. Возьмите стальную шпильку, которая будет являться валом, и сделайте на её концах резьбу.
  2. Вставьте шпильку в центральное отверстие перекладины, наденьте на неё центральную шестерню и скрепите их гайкой.
  3. На нижнюю часть шпильки наденьте роторную планку и закрепите её.
  4. По краям роторной планки сделайте отверстия под подрамочные шпильки, в качестве которых используйте стальные пруты длиной 570 мм. На концах прутов сделайте резьбу.
  5. Далее изготовьте планку шириной 15 мм, длиной 600 мм. В её концах проделайте отверстия.
  6. Вставьте шпильки в скобы подрамников, одновременно продев в верхнюю и нижнюю роторные планки. Зафиксируйте.
  7. Кронштейн привода прикрутите к перекладине. Проденьте через кронштейн изогнутую ось-ручку, нарезав предварительно на её конце резьбу.
  8. Наденьте на ручку вторую шестерню так, чтобы её зубцы легли между зубцами центральной шестерни. Зафиксируйте механизм гайками.

Видео: как сделать медогонку из стиральной машины своими руками, часть 2

Деревянная

В этой конструкции важно, из какого дерева она будет сделана. Не подходит смолистая, влажная древесина. Для изготовления потребуются:

  • отфугованные доски толщиной 20 мм;
  • рейки из дерева шириной 40 мм, толщиной 10 мм;
  • деревянные брусы с сечением 3×5 см;
  • деревянные брусы 2,6×2,6 см;
  • алюминиевые пластины 2×4×3 см.

Все доски нужно обработать рубанком, чтобы их толщина не превышала 20 мм. Боковины лучше делать из одной цельной доски, которую также обрабатывают рубанком. Все части корпуса обшивают досками толщиной 20 мм, шириной 190 мм. Они будут немного длиннее, чем требуется, с учётом того, что их нужно будет отфуговать после закрепления. Закрепление досок проводится таким образом, чтобы их волокна лежали поперёк.

При помощи реек (40×10 мм) обшивают нижние срезы деталей А и Б. При обшивке учитывайте скосы торцов стен корпуса. В самом низу части Б нужно проделать отверстие для откачки мёда диаметром 20 мм. Затем в отверстие нужно вставить резиновый уплотнитель и подобрать деревянную пробку подходящего размера.

Для обеспечения устойчивости конструкции нужно соорудить ножки. Для этого потребуются брусы 30×50 мм, высота произвольная. Ножки закрепляют в нижней части корпуса. Чтобы конструкция была более устойчивой, ножки нужно закрепить под небольшим углом, а между ними прикрепить деревянные перекладины шириной 5 см.

Алюминиевая

Процесс изготовления алюминиевой конструкции идентичен процессу, описанному для оборудования, сделанного из бака стиральной машины. В качестве барабана можно воспользоваться ёмкостями подходящих размеров:

  • кастрюлей;
  • бочкой.

Корпус может быть выполнен даже из пластиковой бочки. Главное, чтобы пластик был высокого качества. Подставка под такие конструкции не требуется. Их можно устанавливать на стол, а под него ставить ведро для сырья.

Фанерная

Сооружается так же, как деревянная. Единственная разница, что вместо досок используется несколько слоёв фанеры, скреплённых между собой клеем по дереву. Для днища лучше использовать фанеру толщиной 10 мм. Боковые панели склеивают между собой, затем затягивают металлическим обручем. Внутреннюю полость конструкции обрабатывают воском в несколько слоёв. Вал сооружают, как в первом варианте, и закрепляют к конструкции. В верхней части не забудьте прикрутить ручку, которая будет запускать процесс.

Из нержавейки

В качестве бака из нержавейки может использоваться барабан стиральной машины или нержавеющее ведро подходящего размера. Внутрь такого бака устанавливают ротор с шестернями, которые будут запускать работу кассет при помощи ручки. В нижней части бака проделывают отверстие для слива продукции. По желанию отверстие для слива можно оборудовать краником. Помимо готовых баков, можно использовать новые листы нержавейки.

Особенности эксплуатации

Перед использованием все детали медогонки нужно промыть и посушить. Далее в кассеты вставляют рамы с распечатанными сотами и запускают их движение, предварительно подставив под сливное отверстие ёмкость для сбора продукции. Основное требование при эксплуатации медогонки — качественное закрепление бака. Это позволяет не только облегчить процесс откачки мёда, но и сохранить целостность деталей оборудования.

При установке прибора можно использовать лапки крестовины подходящего размера. Правильность установки можно проверить при помощи уровня. Для противоположно расположенных кассет нужно подбирать рамки одинакового веса. По окончании всех манипуляций оборудование следует промыть под струёй тёплой воды (+40°С), затем просушить.

Металлические детали следует смазать машинным маслом после просушки, чтобы не допускать появления ржавчины. Медогонка — чрезвычайно важный предмет на пасеке. Прибор используется для откачки мёда. Его можно приобрести в магазине или же соорудить из подручных средств, затратив минимум финансовых вложений.

Как изготовить самодельную медогонку?

Медогонку можно не только купить, но и соорудить своими силами. Конструкция и принцип работы самодельных устройств одинаковы, но материал для них может использоваться разный: дерево, металл, пластмасса. Важно определить размеры будущей медогонки, подготовить необходимые материалы и инструменты.

Читать еще:  Кошка лежит на животе у человека

Устройство и принцип работы самодельной медогонки

Установку выполняют из различных материалов, но работает она по одному принципу – за счет центробежной силы, которая обеспечивается барабаном. Соты распечатываются ножом и помещаются в кассеты. При включении устройства барабан начинает вращаться, возникает центробежная сила, под действием которой мед летит на стенки устройства, стекая по ним. Внизу выполняется отверстие, через которое конечный продукт и попадает в специальную емкость.

Независимо от варианта исполнения конструкции, все они устроены одинаково и состоят из внутренней части и внешней емкости для сбора конечного продукта. Внутри медогонки размещается привод, обеспечивающий ее работу, вращающий ротор и рамки, куда устанавливаются кассеты. Привод может быть ручным, ножным, электрическим.

Медогонка может быть выполнена в двух вариантах. Отличием является расстановка рамок. По такому принципу различают хордиальную и радиальную конструкцию. В первом случае кассеты закреплены вдоль внутренних стен бака на хордах окружности. Во втором случае рамки являются радиусами окружности и отходят от центра лучами.

Количество рамок в медогонке может быть различным. Ориентироваться следует на масштабность процесса. Можно сделать конструкцию как на 1-2 рамки, так и на несколько десятков (обычно до 48).

Определение размеров

Размеры изготавливаемой установки нужно ориентировать на количество рамок, которое она должна вмещать. На этот показатель влияют размеры пасеки и число ульев на ней. Продуктивность насекомых зависит также от типа медоноса и погодных условий. За основу берется максимальный показатель.

Для самодельной установки достаточно диаметра до 65 см. Изготовление конструкции больших размеров оправдано при масштабных работах и крупной пасеке.

Необходимые материалы и инструменты

При выборе подходящего материала важна его стойкость к различным воздействиям и допустимость контакта с пищевым продуктом. За основу конструкции может быть взято:

  • дерево – устройство можно собрать полностью своими силами или использовать обычную бочку;
  • фанера – материал привлекателен своей легкостью, что важно при эксплуатации и необходимости транспортировки медогонки;
  • алюминий – легкий и прочный материал, низкая цена;
  • нержавеющая сталь – прочный и доступный материал, привлекает высоким сроком службы и легкостью в уходе;
  • пластмасса – небольшой вес, простота в уходе, экономичность.

Для медогонки удобно использовать старую стиральную машину, точнее барабан от нее. За основу лучше брать советскую технику «Алма-Ата» или «Сибирь».

Независимо от материала для корпуса установки обязательно подготовить следующие элементы:

  • емкость для конечного продукта;
  • арматура или металлические прутки подходящих размеров;
  • подшипник;
  • шкив;
  • вал (ось);
  • ремень;
  • краник для слива меда;
  • гайка для фиксации краника;
  • универсальный силиконовый герметик;
  • сетка на кассеты или проволока либо тонкие металлические прутики для ее изготовления;
  • уголки и алюминиевые заклепки для фиксации;
  • электрический двигатель для привода;
  • защитная сетка;
  • ротор;
  • реостат (нихромовая спираль);
  • кронштейн (вертикальное движение).

Список необходимых инструментов зависит от материла, который используется для изготовления медогонки:

  • Для работ по дереву лучше использовать лобзик или циркулярную пилу, но можно обойтись и обычной ножовкой. В качестве крепежного материала запастись саморезами или гвоздями и соответствующим инструментом – шуруповертом или дрелью либо молотком. Вместо крепежей можно использовать клей. Для выравнивания материала нужен рубанок (по возможности фуганок).
  • При изготовлении пластмассовой медогонки можно использовать ножовку по металлу, паяльник, сварочный аппарат.

Изготовление медогонки своими руками

Нюансы изготовления медогонки своими силами зависят от выбранных материалов.

Деревянная

Для изготовления медогонки подходит древесина различных пород, но не содержащая смолу. Важным условием является сухость материала.

Последовательность действий такова:

  1. Барабан удобнее сделать в форме восьмигранника. Внутрь надо будет установить ротор, организовать крепления для рам.
  2. Боковые стенки конструкции лучше выполнить из одной цельной доски. Весь материал надо выровнять, чтобы его толщина была не более 20 мм. Оптимальная ширина досок для обшивки – 190 мм.
  3. В нижней части передней стенки выполнить отверстие-слив. Достаточно диаметра в 20 мм. Для отверстия следует подготовить деревянную пробку-затычку с резиновым уплотнителем или же сделать краник. Во втором случае следует воспользоваться герметиком.
  4. Для подставки использовать деревянные бруски минимум 30х50 мм. Ножки крепить к нижней части под углом, а для надежности соединить перекладинами и промазать места соединения клеем. Высота ножек должна быть ориентирована на высоту емкости, в которую будет стекаться мед.

Фанерная

Фанера обеспечивает легкость конструкции. Материал следует брать средней толщины – оптимально 10 мм. Изготавливается фанерная медогонка аналогично деревянной конструкции.

Корпус можно скреплять с помощью небольших гвоздей или клея по дереву. После склеивания боковых панелей следует использовать металлический обруч для их затягивания – это повысит прочность и надежность конструкции.

Фанерную медогонку надо обработать изнутри воском. Наносится он в несколько слоев.

Алюминиевая

В качестве корпуса можно использовать бак, большую кастрюлю или другую емкость из алюминия. В нижней части корпуса сделать отверстие-слив и установить краник.

Такая установка привлекательна простотой изготовления – корпус уже готов, поэтому остается только установить привод и сделать крепления для рамок.

Из нержавеющей стали

Такая медогонка изготавливается аналогично алюминиевой конструкции. Разница заключается только в материале, из которого должна быть выполнена емкость.

Если найти готовую емкость для корпуса не получилось, то можно сделать его самостоятельно. Для этого потребуется листовая нержавеющая сталь, которую продает любой профильный магазин. Оптимальный вариант соединения – использование сварочного аппарата. При его отсутствии можно соединить края железа заклепками, а герметичность обеспечить холодной сваркой или силиконовым герметиком – в этом случае не требуется специальное оборудование или особые навыки.

Из пластмассы

Пластмасса является одним из простейших и дешевых вариантов. Оптимально найти пластиковую бочку. Если емкость треснута или имеются другие повреждения, то устранить их можно с помощью паяльника. Для этого достаточно полоски или куска пластмассы подходящего размера. Паяльником материал расплавляется, а после остывания надежно фиксируется.

Для ремонта нужно использовать пластмассу того же вида, что и на поврежденном сегменте. Наилучший вариант – отрезать кусок или полоску материала от этой же емкости.

В нижней части корпуса по стандартному алгоритму выполняется сливное отверстие, фиксируется краник с обработкой герметиком.

Из стиральной машины

Барабан от стиральной машины привлекает своей универсальностью. Его можно сочетать с корпусом из подходящего материала.

Один из вариантов исполнения – использовать два барабана разного размера. Конструкция больших размеров будет корпусом медогонки. Необходимо сделать ее герметичной.

Алгоритм создания медогонки следующий:

  1. У меньшего барабана необходимо срезать дно. Затем он устанавливается в корпус конструкции.
  2. К внутренней стороне нижней части установки необходимо приварить 3 металлических прутика в трех разных точках. Другие их концы зафиксировать сварочным аппаратом к подшипнику, в который вставляется металлическая труба-вал подходящего диаметра и длины (можно обжать и обрезать до нужных размеров). Крепление обеспечивается саморезами.

Про то, как сделать самую простую медогонку, можно увидеть в следующем видео:

Кассеты

Кассеты являются одной из важнейших частей установки и необходимы для ее функционирования должным образом. Они отвечают за фиксацию рамок, которые и являются источником меда.

Материал для изготовления кассет подходит различный. Для большей надежности и долгой службы стоит выбрать нержавеющую сталь. Можно выполнить кассеты и из другого железа или дерева. Второй вариант применяется обычно для деревянных и фанерных медогонок.

Основной деталью кассет служит сетка. Она выполняет роль своеобразного чехла для рамок с медом. Материал надо зафиксировать заклепками и уголками.

При правильном изготовлении кассет рамки в них должны входить легко и плотно прилегать к сетчатым стенкам. При невыполнении таких условий во время работы устройства может произойти деформация сотов.

Кассеты в медогонки могут быть закреплены разными способами. Ориентироваться надо на тип устройства – радиальный или хордиальный. Радиальную установку проще собрать, но эффективность ее ниже, хоть и незначительно. Выбор зависит от собственных умений и предпочтений.

Для изготовления медогонки своими силами лучше выбрать радиальное крепление, так как оно универсально. Это особенно важно, если на пасеке используются рамки разного типоразмера.

Привод

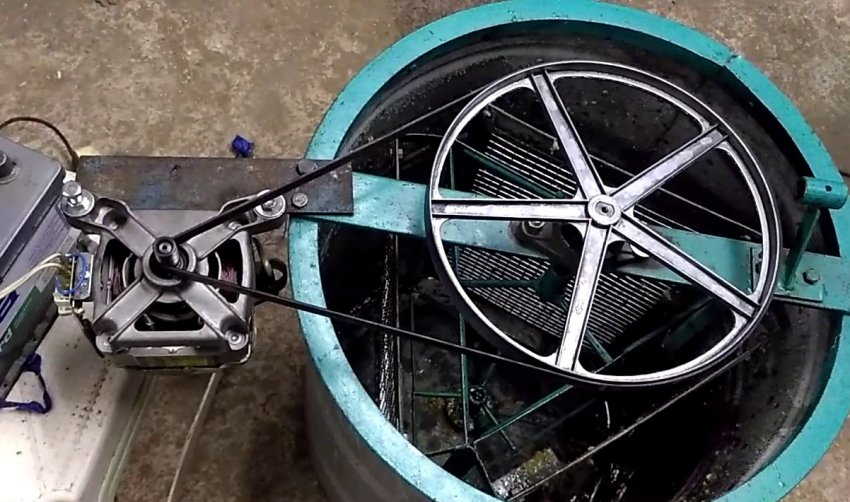

Работа медогонки заключается в круговом движении, которое обеспечивается приводом. Он может быть любого типа, но целесообразнее использовать электричество – такой вариант минимизирует труд человека. Можно выполнить и ручной привод – это уместно, если пасека небольшая, поэтому и объем переработки незначителен.

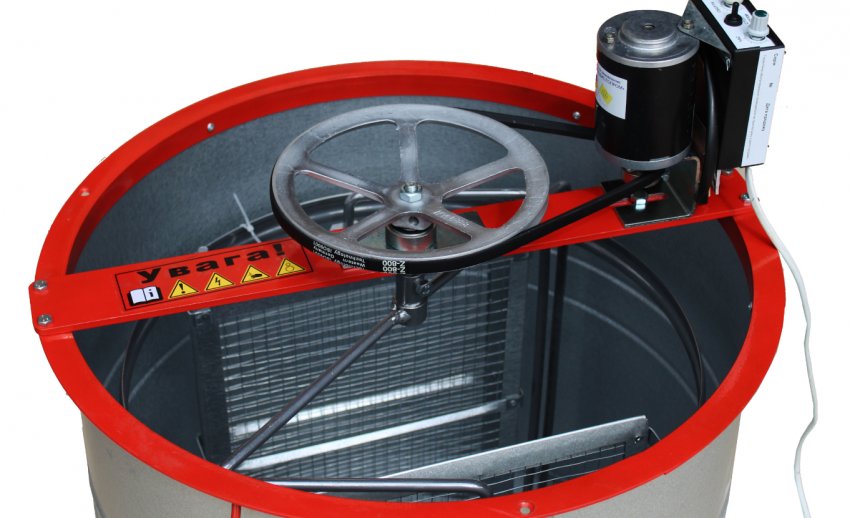

Для электопривода к медогонке нужен электрический двигатель. Движок должен быть небольшого размера и мощности – достаточно 90 Вт. Для электропривода можно использовать автомобильный движок или двигатель-редуктор, который обеспечивает очищение стекол. Преимущество второго варианта состоит в наличии двух разных скоростей.

Переработка продукта обычно организуется на пасеке, а в перерабатываемых сотах могут остаться насекомые. Чтобы они не попадали в двигатель, следует позаботиться о защитной сетке.

Электрическую медогонку нужно снабдить выключателем, в качестве которого может выступать реле от стиральной машины. Приводной диск собирается из ротора, реостата и кронштейна.

Подставка для медогонки

Подставка не является обязательным элементом медогонки, но при ее наличии эксплуатация установки упрощается и становится надежнее. Изготовить ее можно из арматуры, используя сварочный аппарат.

Основой подставки является кольцо. Его диаметр должен быть больше диаметра корпуса медогонки. Можно использовать ободное кольцо от ЗИЛа или КАМАЗа. На основную часть подставки приварить ножки-стойки и держатель. Высота конструкции должна быть ориентирована на объем корпуса медогонки и ее производительность.

Стойки подставки следует усилить жесткими ребрами. Для долгой службы конструкции нужно покрасить ее или покрыть грунтовкой для металла.

О том, как сделать подставку под медогонку, можно увидеть в следующем видео:

Медогонка – необходимое на пасеке оборудование. Изготовить его можно своими силами из различных материалов. Для этого необходимо подготовить определенные инструменты и материалы. Важно правильно определить размеры конструкции и кассет для нее. От этих факторов зависит успешность эксплуатации медогонки.

Источники:

Как сделать медогонку своими руками, используя подручные средства

Медогонка своими руками – устройство, виды, изготовление их подручных материалов

http://fermer.blog/bok/pchelovodstvo/samodelki-i-prisposobleniya/4066-medogonka-svoimi-rukami.html

http://ferma.expert/pchely/paseka/medogonka-svoimi-rukami/

Ссылка на основную публикацию
Статьи на тему:

Adblock
detector
